Le câblage interne :

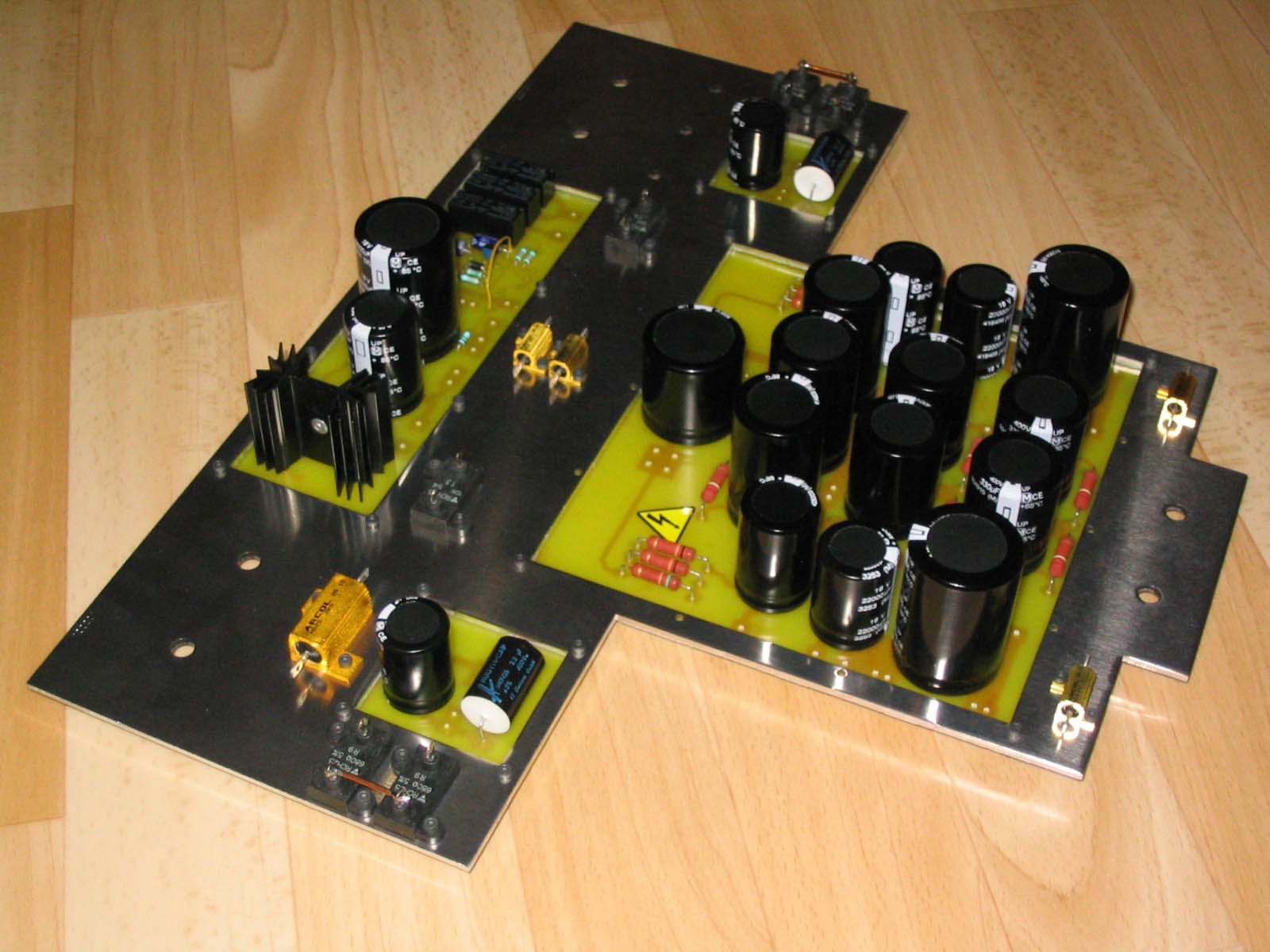

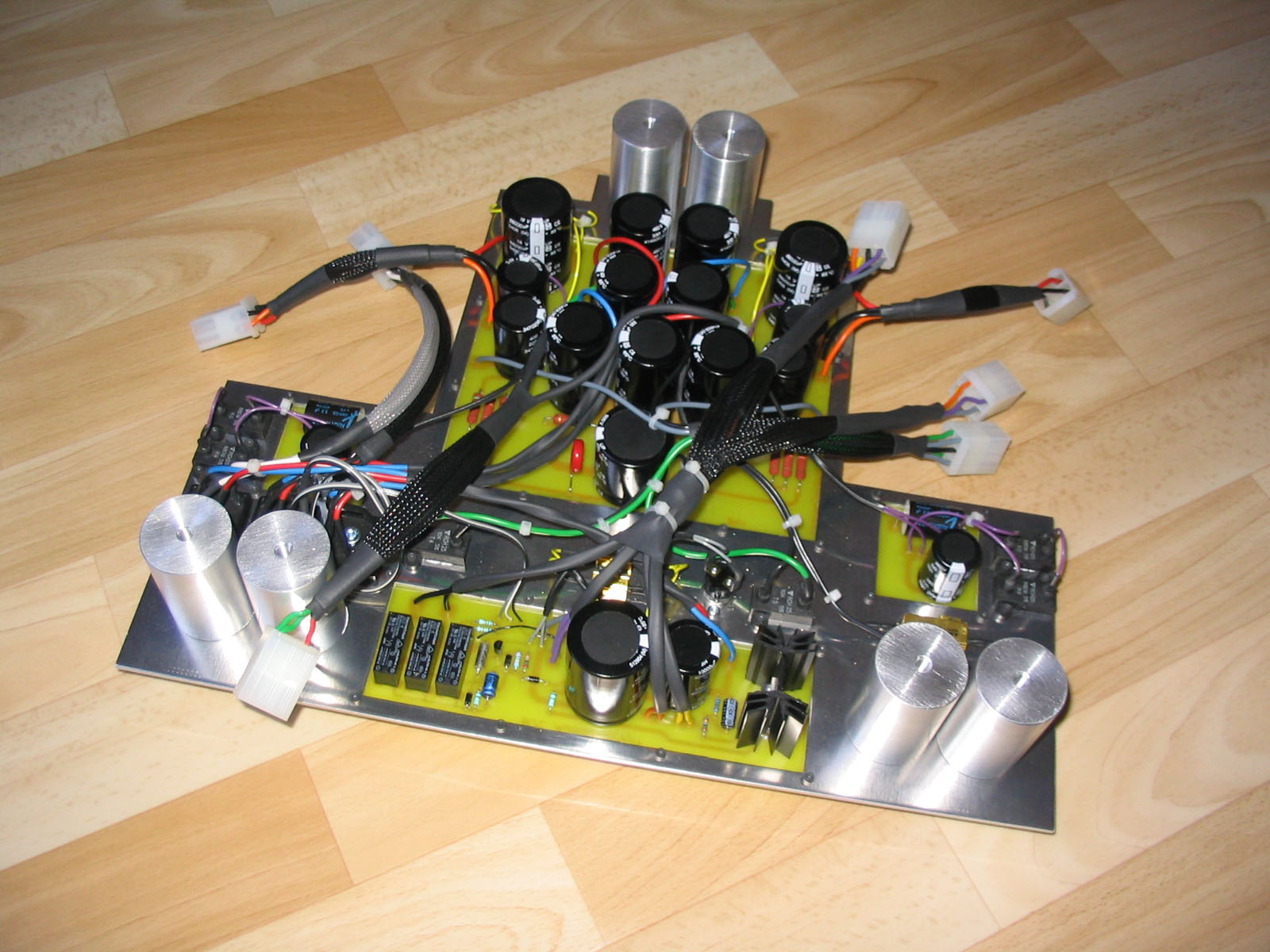

Platine aluminium du montage de l'alimentation, celle ci a été développé pour évacuer au mieux les calories vers l'extérieur du boîtier par conduction avec le fond du boîtier .

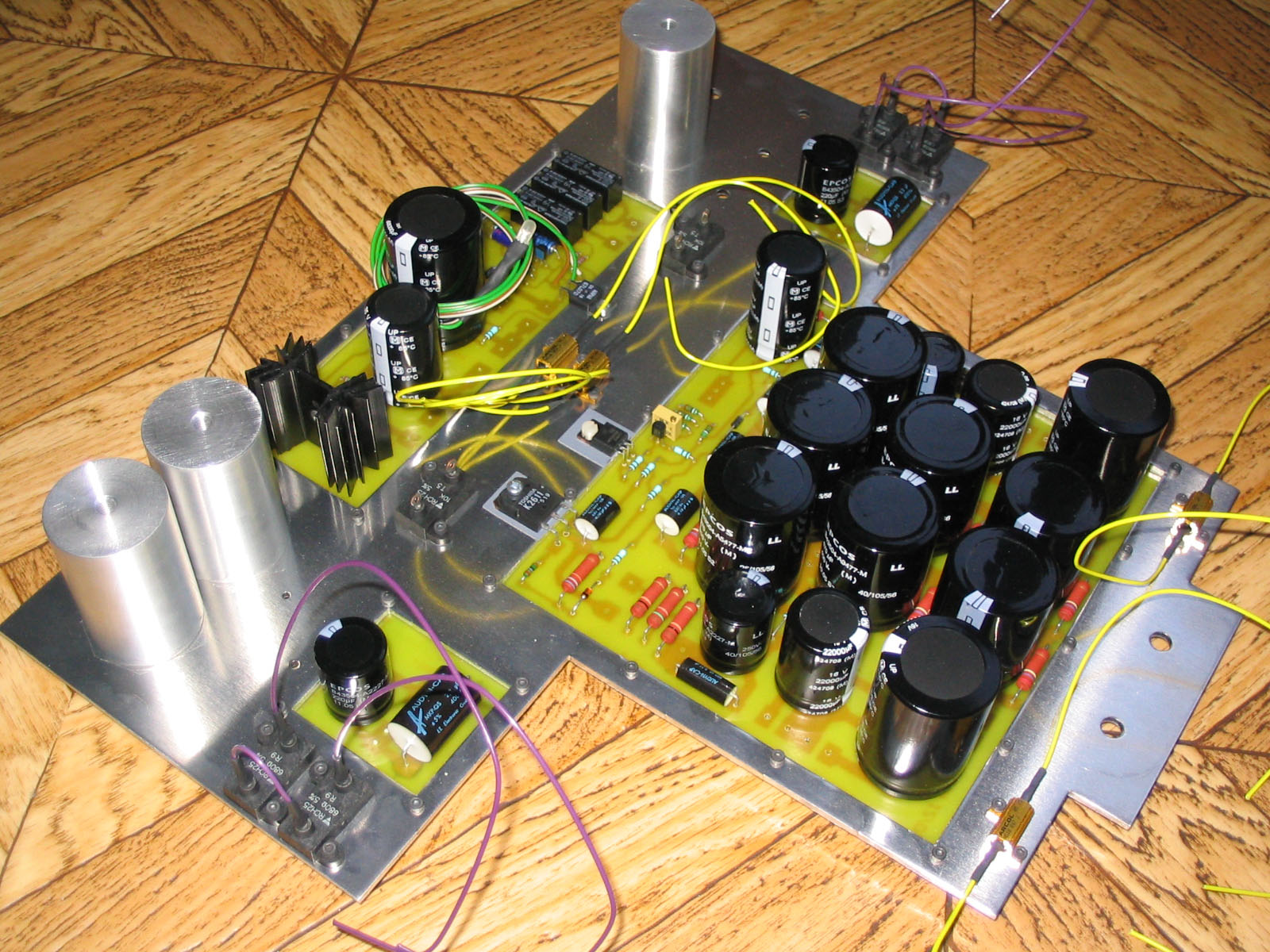

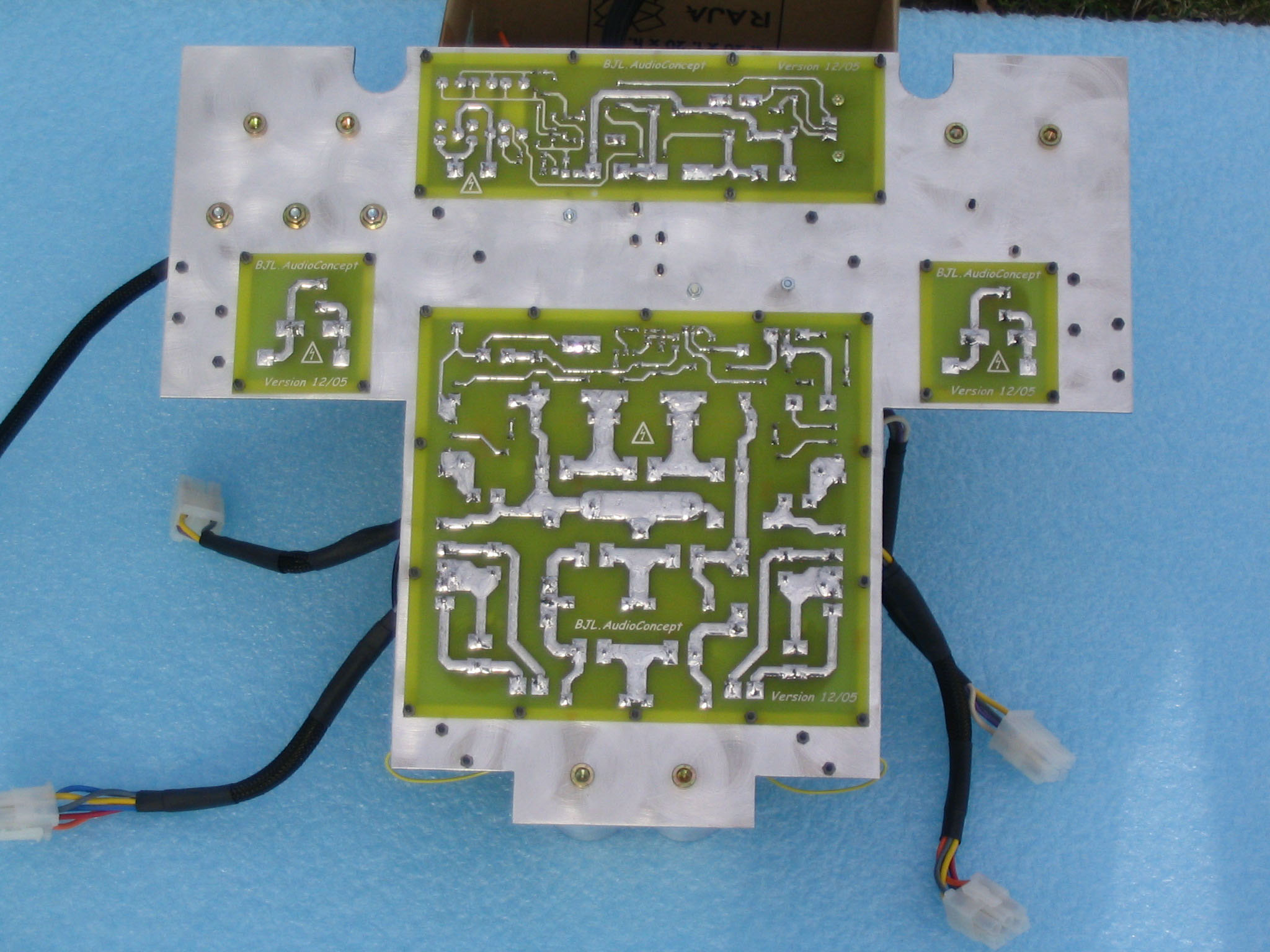

Nouvelle platine d'alimentation, prenant en compte quelques évolutions technique.
.jpg)

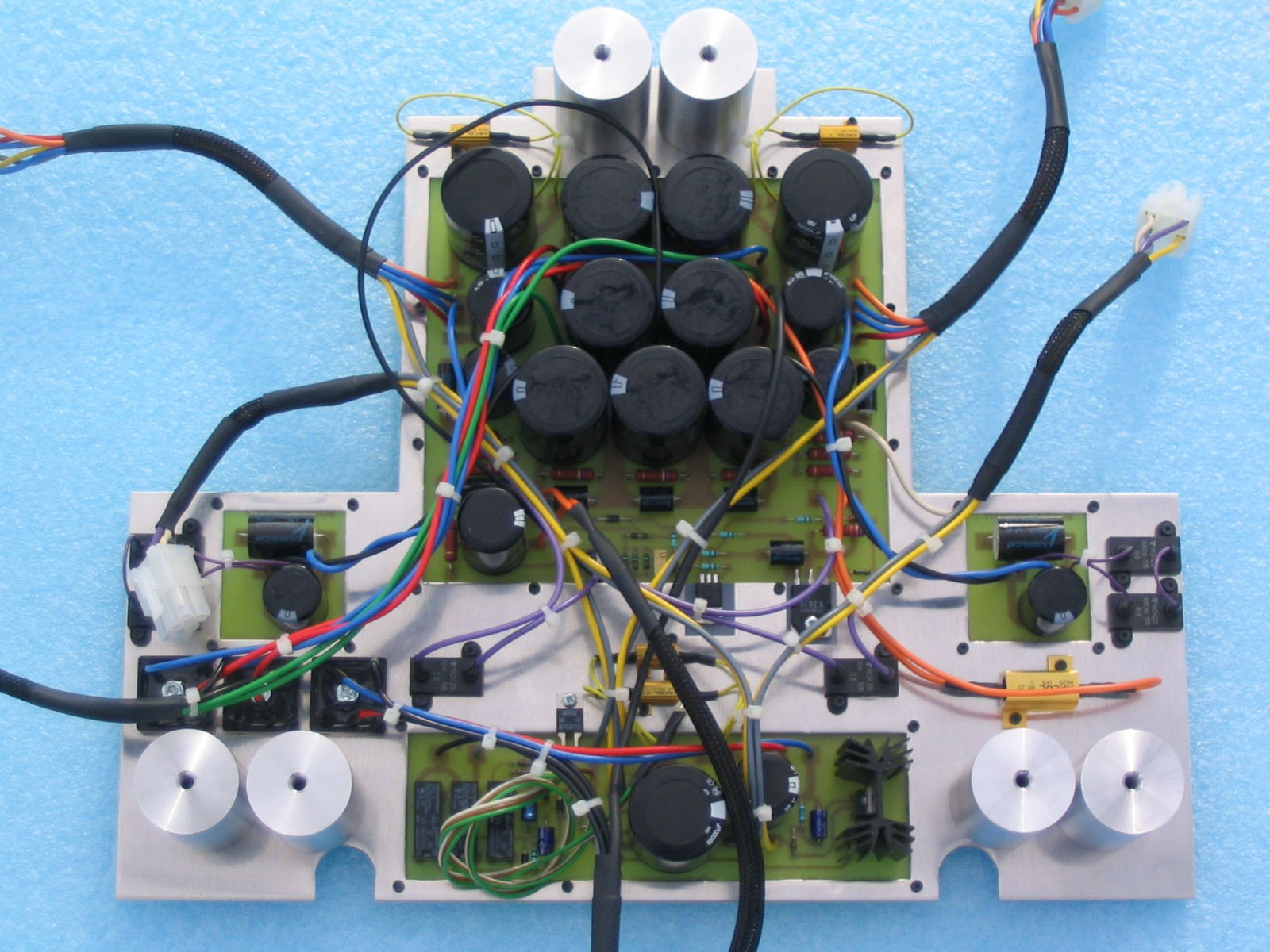

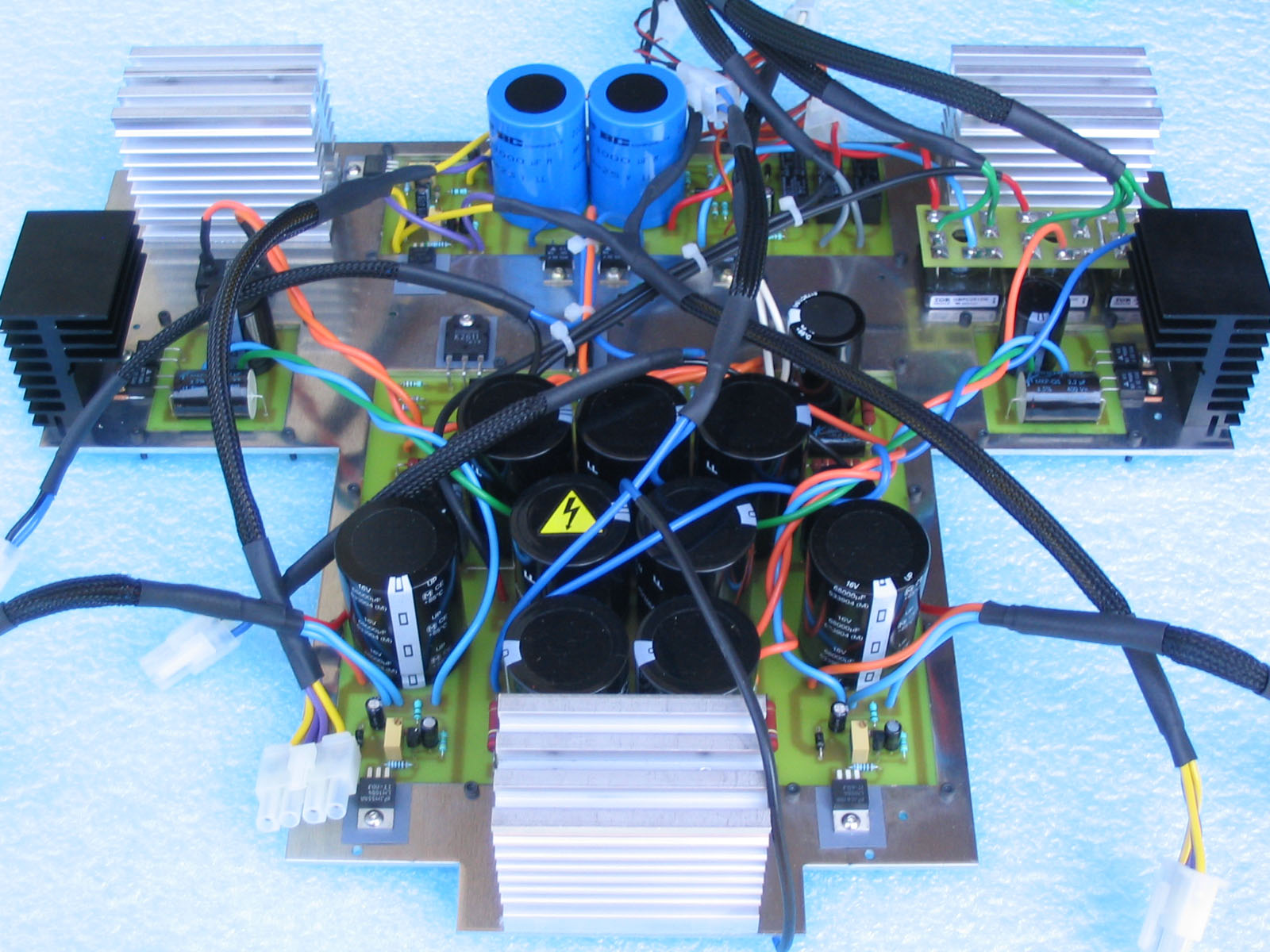

La toute dernière platine d'alimentation, prenant en compte les dernières évolutions techniques (soit : nouveaux dissipateurs, une nouvelle électronique avec comme modifications principale des régulations à monté en tension progressive pour le circuit de chauffage de tous les tubes).

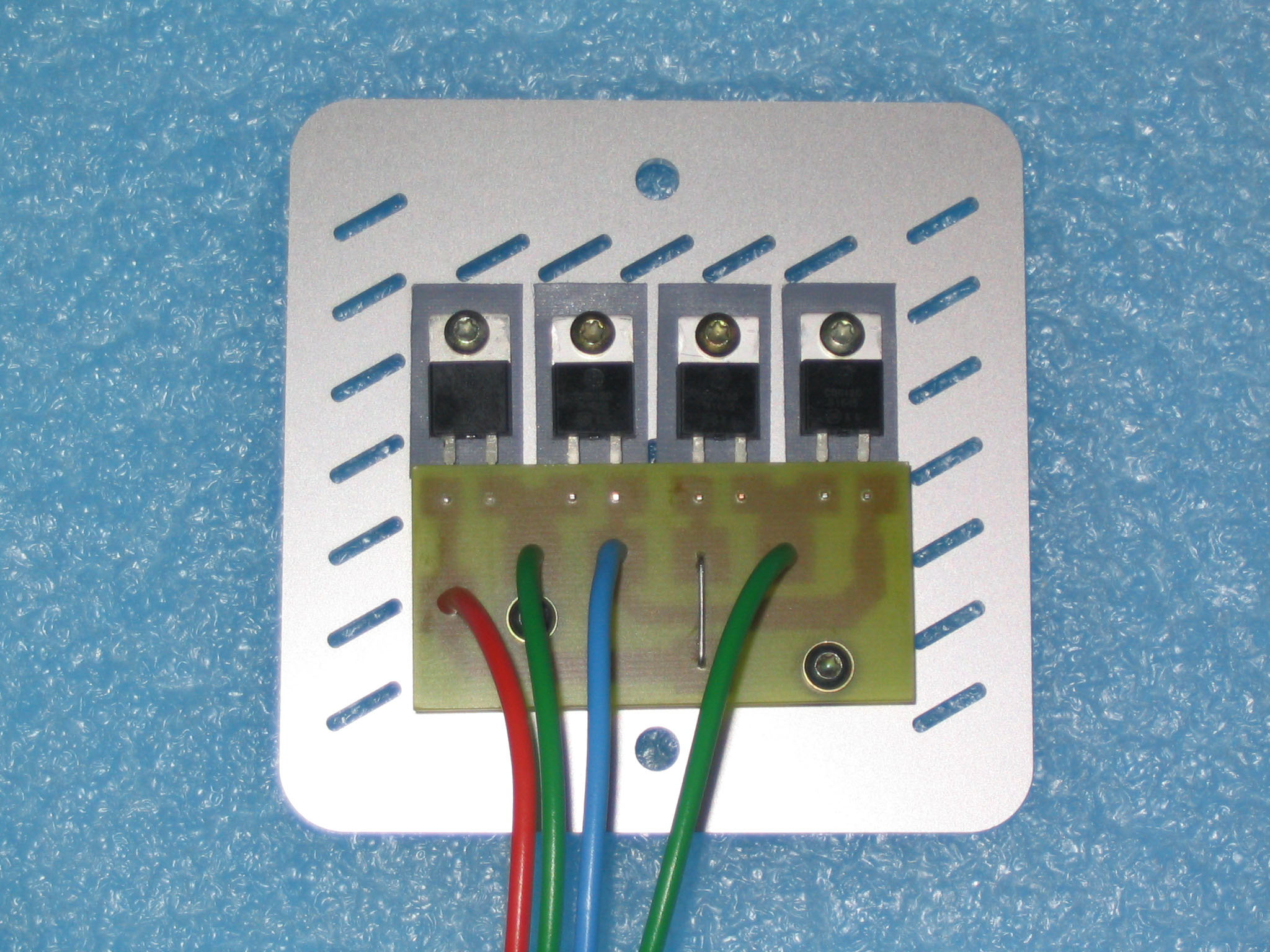

Une des 2 platines dissipateur / diode schottky pour le redressement du chauffage des triodes 845.

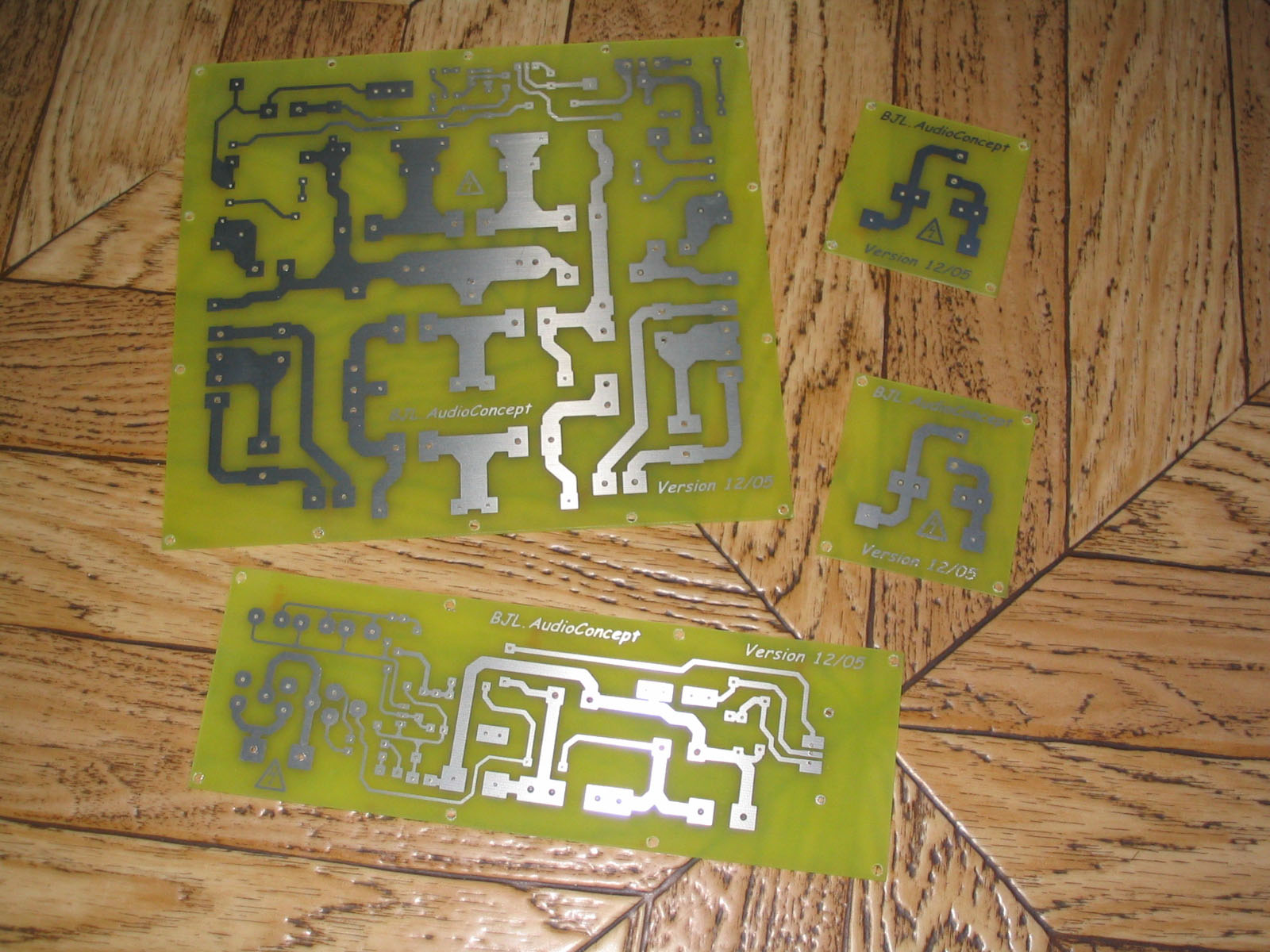

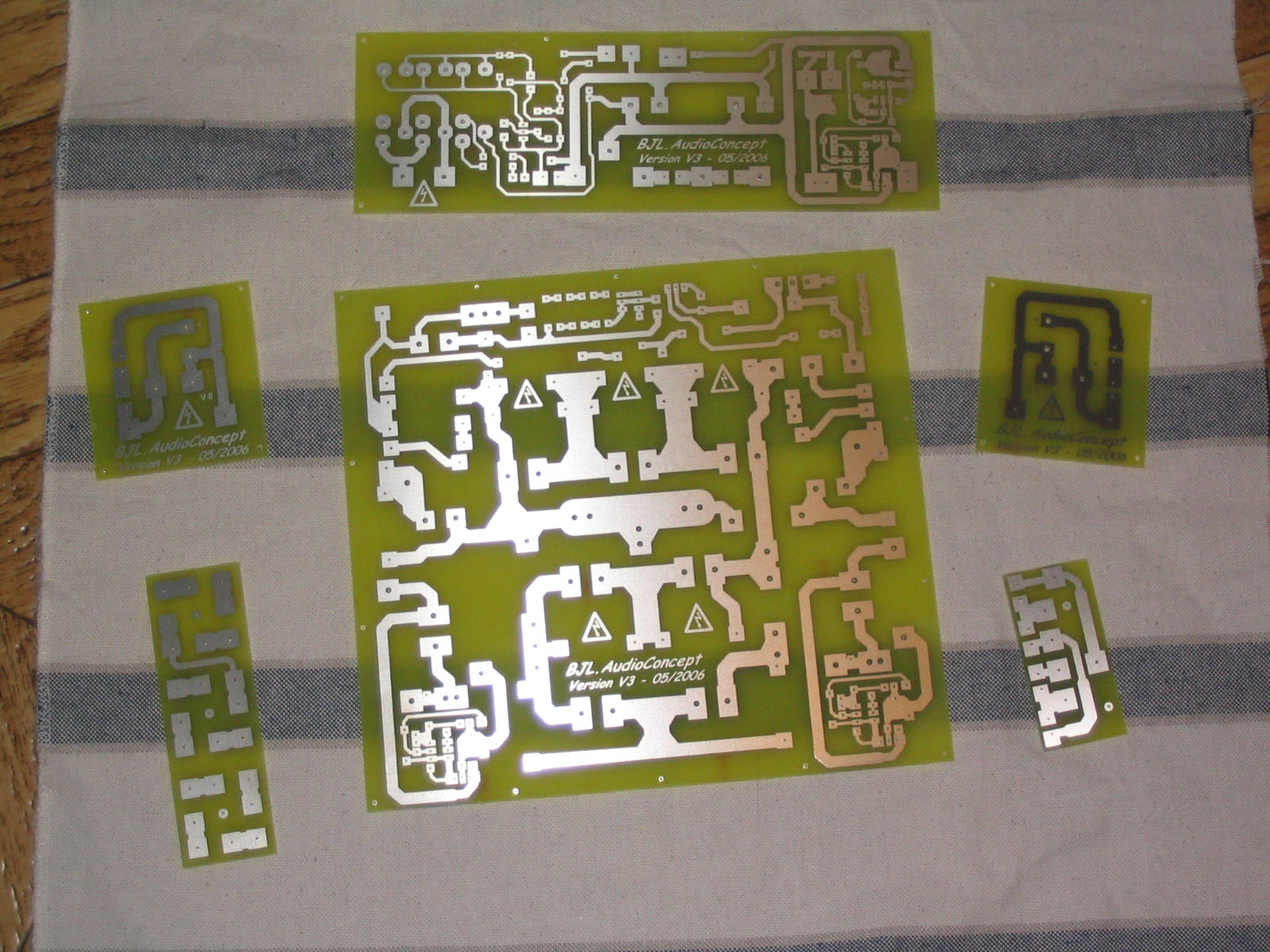

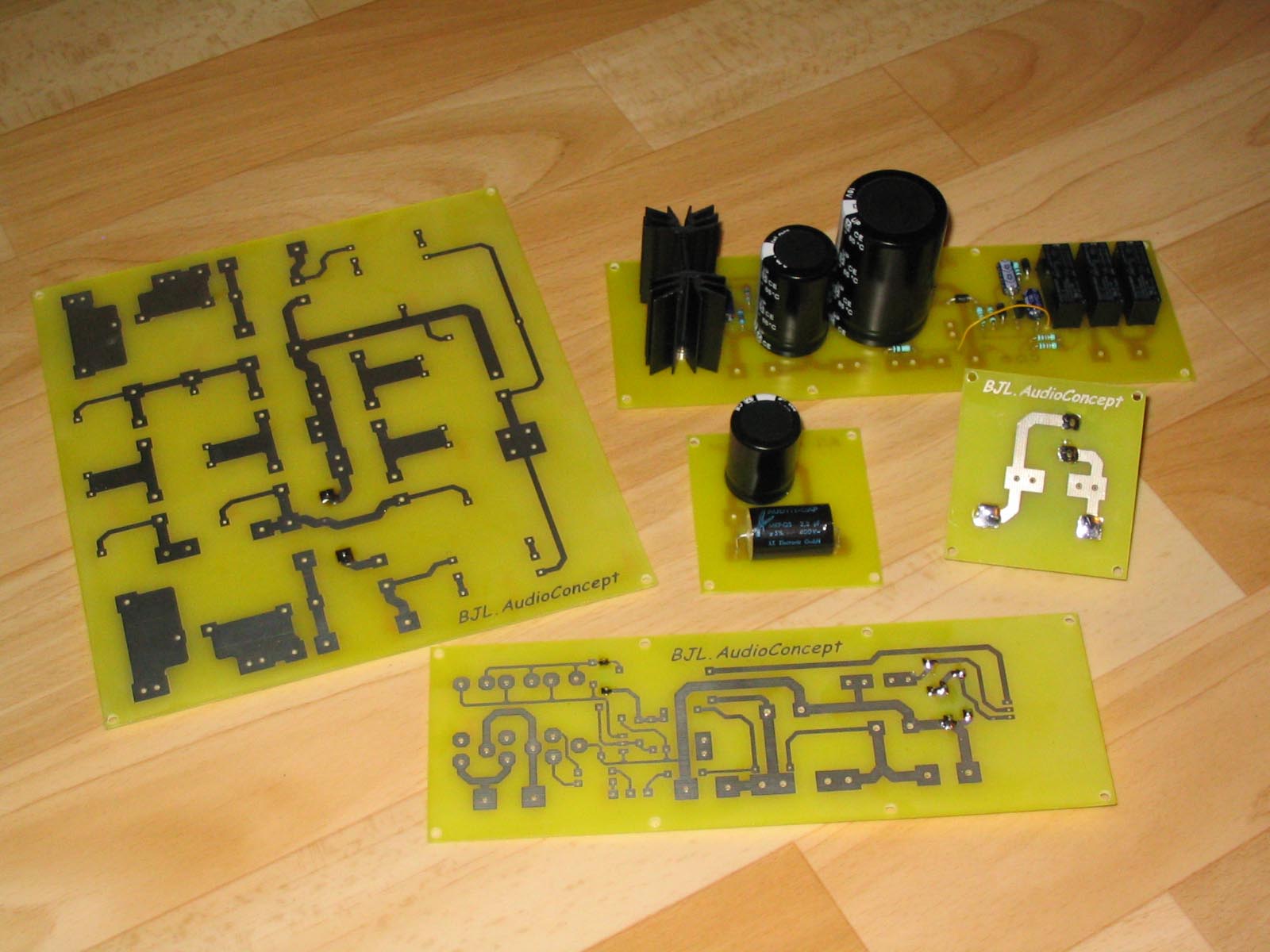

Les différentes évolutions des circuits imprimés, carte alimentation et cartes pour circuits auxiliaires.
Il est a noter que seulement les alimentations H.T, auxiliaires, et
régulation pour le chauffage des tubes sont réalisé sur
circuits imprimés, la partie traitement du signal (ampli) est réalisé en câblage " en l'air " et ce au plus près des tubes pour garantir le
meilleur résultat final.

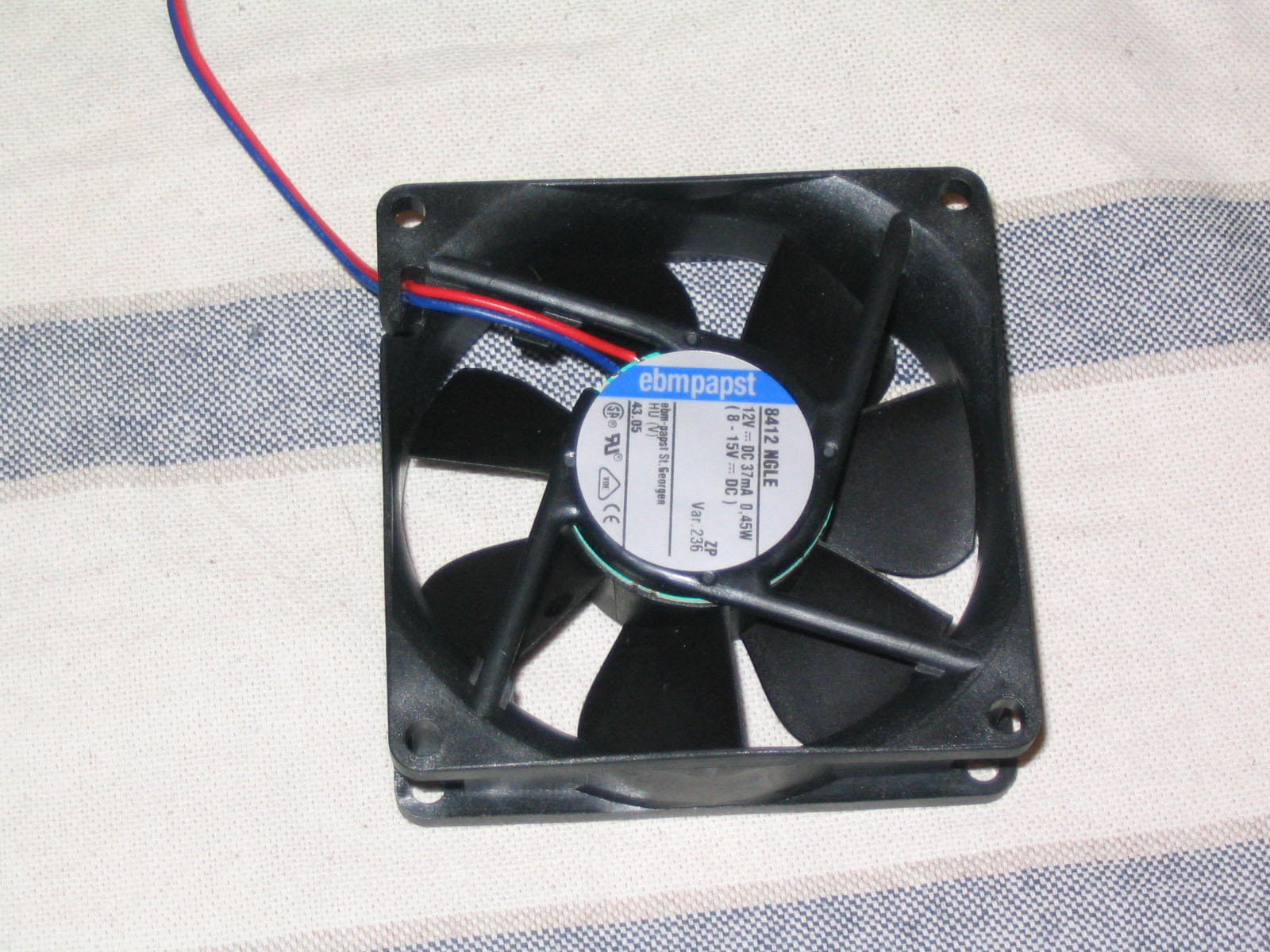

Afin de faciliter l'extraction des calories
de l'intérieur du châssis, notez maintenant la présence de deux ventilateurs (ceux-ci
sont des
modèles de 80*80 mm de la série très faible bruit du constructeur Papst ), ils
sont très silencieux l'ampli en fonctionnement, et apporte un + indéniable pour le bon
fonctionnement et pour la fiabilité de l'ampli.
Les options :

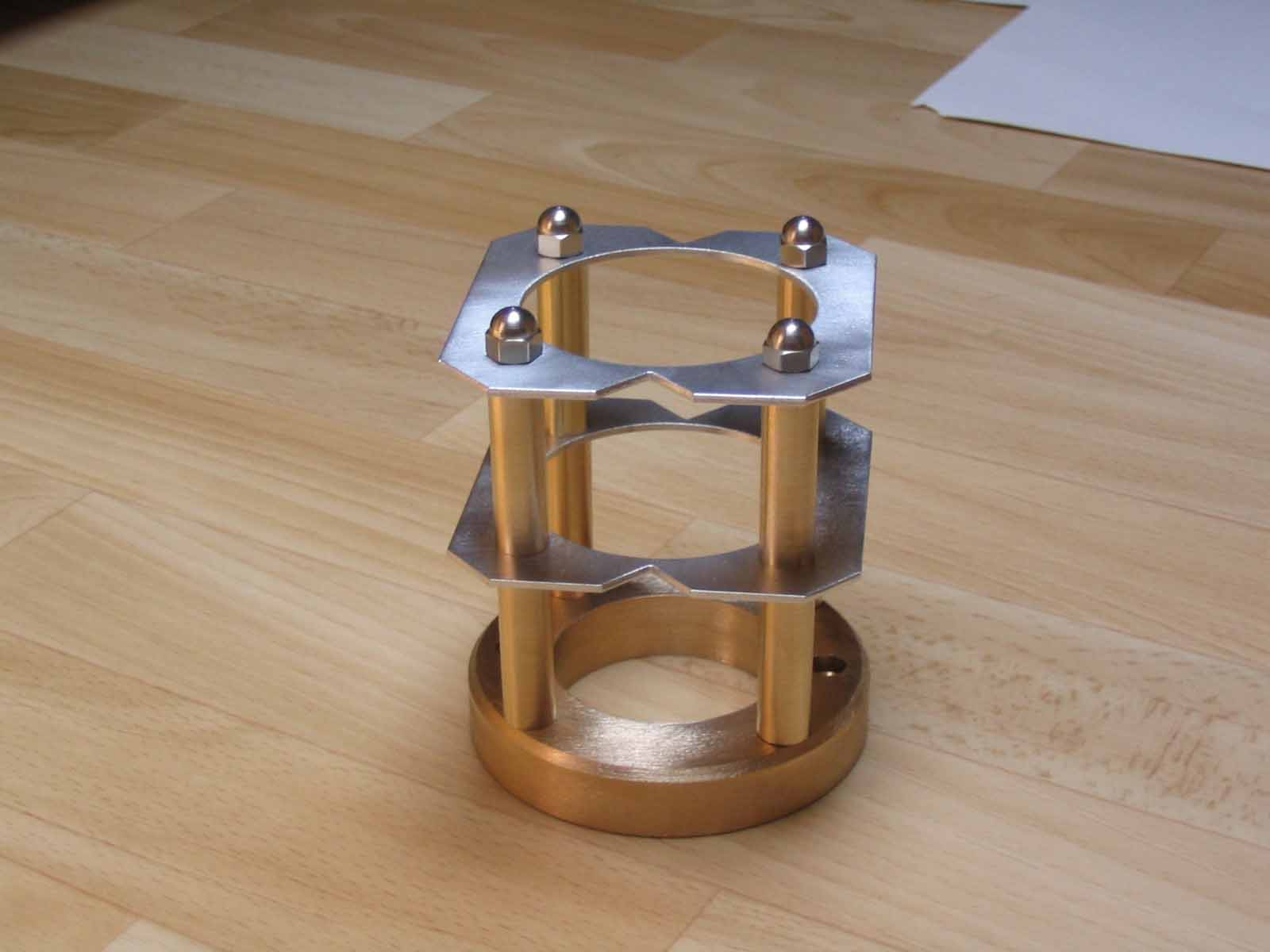

Composants très haut de gamme, les enjoliveurs de tubes en bronze massif et les dissipateurs protège triode 845 en bronze et alu.
